Pogłębiarka i baza nurkowa w jednym

Jest to innowacyjny sprzęt stanowiący unikalne połączenie pogłębiarki i pływającej bazy nurkowej. Jako że Orka Group istnieje na rynku usług podwodnych i hydrotechnicznych od 1991 roku, mogliśmy w przebiegu naszej pracy dostrzegać pewne problemy, które wymagały technicznego rozwiązania. Jednym z nich było odmulanie dnia. Z wykorzystaniem technik nurkowych można zająć się tym na dwa sposoby – eżektorem powietrznym lub wodnym. O tym, który zostanie zastosowany, decyduje głębokość wydobycia urobku.

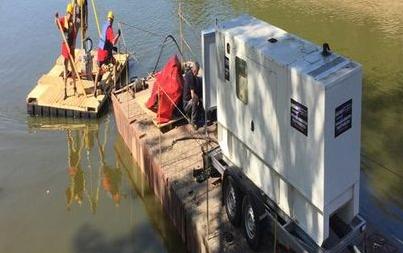

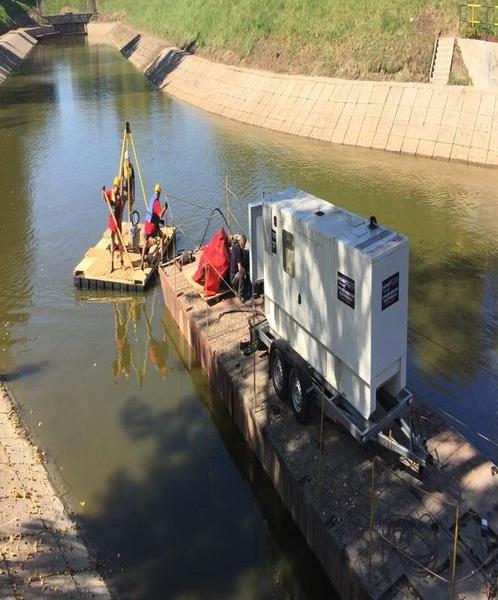

Szukając rozwiązania tych trudnościach, w roku 2016 podjęliśmy współpracę z firmą Wichary Technologies, która zainwestowała w pompę Dragflow z pierścieniem JET, służącym do rozpłukiwania wstępnego złoża. Nowe urządzenie również powodowało pewne trudności. Wybudowaliśmy wówczas we własnym zakresie wyspę pływającą w kształcie studni, na której centralnie znalazła się pompa, natomiast cały „ogon” ciągnęliśmy za sobą.

Urządzenie naszego pomysłu

Sezon z opisanym powyżej urządzeniem skutkował pojawieniem się konkretnych wniosków i decyzją o budowie specjalnej pogłębiarki, połączonej z bazą nurkową według naszego pomysłu. Pomoc w zakresie jej stworzenia uzyskaliśmy w firmie Pojazdy Specjalne.

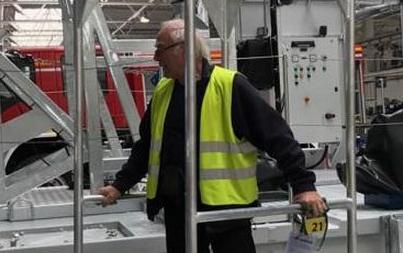

Na podstawie naszych pomysłów Biuro Konstrukcyjne PS Szczęśniak opracowało projekt i przystąpiliśmy do jego realizacji. Początkowo mieliśmy określone wymagania i założenia wobec tej realizacji:

• małe gabaryty,
• duża operatywność,
• pozycjonowanie czterema wciągarkami,
• wysięg A-masztu w trudno dostępne miejsca przybrzeżne,
• mechaniczne podnoszenie i opuszczanie urządzenia refulującego,
• bezpieczne stanowisko serwisowe pompy,
• żurawik do opuszczania i podnoszenia nurka,
• sterowanie z pulpitu w kabinie operatora,
• łatwość transportu (możliwość demontażu modułów),
• ograniczenie ludzi do obsługi,
• zapewnienie bezpieczeństwa pracy.

Każdy z tych elementów został w pełni uwzględniony w projekcie, dzięki czemu udało się stworzyć sprzęt, który po testach doskonale pracuje i w całkowicie spełnia wszystkie oczekiwania.

Doceniając nasze starania przy wykonaniu pogłębiarki, Gazeta Prawna nominowała NAS do 10 najlepszych FIRM W POLSCE realizujących proces innowacyjności. Zostaliśmy również Laureatami konkursu WIZJONERZY 2017.

Pompa Dragflow

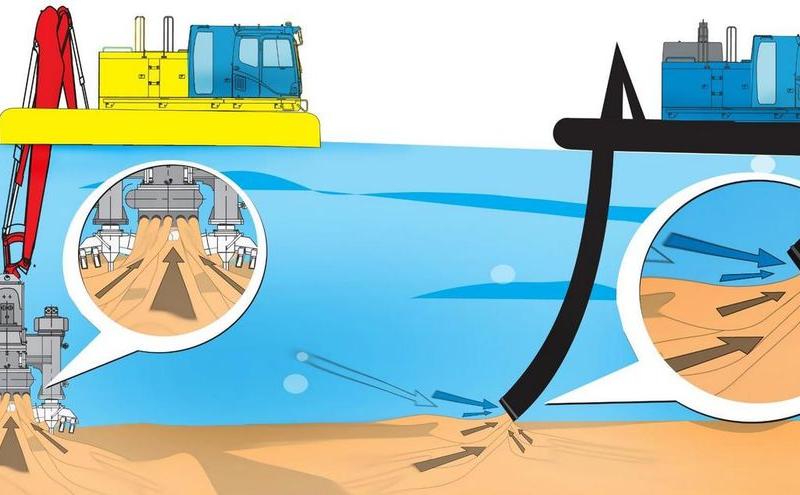

Pompa Dragflow znacząco różni się od tych tradycyjnych, co dokładnie widoczne jest na schematach obrazujących jej pracę, w porównaniu ze standardowym rozwiązaniem.
Jeśli od strony technicznej chcemy lepiej przyjrzeć się działaniu tego urządzenia, to warto wiedzieć, że jest to pompa zatapialna do podwodnej eksploatacji pospółki/osadu dennego o możliwości tłoczenia do 180 m3 pulpy (mieszaniny pospółki z wodą) na godzinę, z głębokości do 7m poniżej lustra wody, przy odległości tłoczenia do 150m rurociągiem tłocznym DN150 i statycznej wysokości podnoszenia nieprzekraczającej 21m, składająca się z następujących podzespołów:

• Zatapialnej pompy elektrycznej typu EL 35 SB;
• Systemu urabiającego JET, czyli ciśnieniowych dyszy wodnych.

Stworzony i wykorzystywany przez nas system zapewnia:

• pobieranie maksymalnej ilości materiału bez dużego udziału wody. Pompa zatapialna z JET posiada pierścień z dyszami wodnymi wysokiego ciśnienia do zastosowania na gruntach bardzo suchych i zwartych, w złożach z warstwami gliniastymi lub tam, gdzie występuje duże zagęszczenie cząstek stałych, co uniemożliwia stałą pracę pompy. Urządzenie to pracuje prostopadle do powierzchni zalegającej, pobierając materiał całym obszarem zasysania.
• wspomaganie wydobycia z użyciem głowicy JET, która wzrusza materiał zalegający na dnie i nagarnia go w przestrzeń zasysania, dodatkowo zagęszcza pompowaną mieszaninę.

Dzięki zastosowanym rozwiązaniom praca pompy jest zdecydowanie bardziej efektywna. Dodatkowo w miejscach, gdzie występują trzciny, chwasty, morska trawa lub inny materiał organiczny, który przed rozpoczęciem przepompowywania powinien zostać odcięty Dragflow, daje możliwość wykorzystania specjalnego noża tnącego, który łącznie z agitatorem znacząco poprawia osiągi pompy w miejscach, gdzie panują zdecydowanie najtrudniejsze warunki przy pracach czerpalnych.

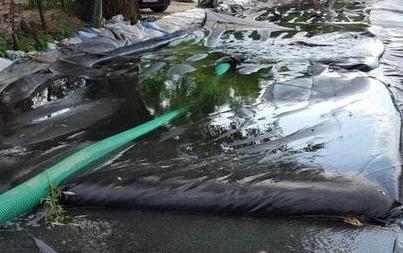

Tam, gdzie nie można wykorzystać pola osadczego, proponujemy użycie Geotex tuby. Nawiązanie współpracy z firmą EkoWyspa umożliwiło przechowywanie odpadów dennych w specjalnych półprzepuszczalnych workach, co pozwoliło na zminimalizowanie powierzchni magazynowej oraz ułatwiło wywóz już odsączonego materiału na miejsce utylizacji.
